Cách Chọn Aptomat Phù Hợp Cho Gia Đình Từ A-Z

Aptomat là thiết bị đóng cắt và bảo vệ quan trọng trong mọi hệ thống điện gia đình. Việc chọn aptomat phù hợp không chỉ giúp thiết bị điện hoạt động ổn định mà còn hạn chế nguy cơ quá tải, chập mạch và sự cố điện.

Tuy nhiên, không phải cứ chọn aptomat có dòng định mức càng lớn là càng tốt. Aptomat cần được lựa chọn dựa trên công suất tải, dòng điện, tiết diện dây dẫn, điện áp và mục đích sử dụng. Vậy cách chọn aptomat cho gia đình như thế nào? Hãy cùng Roman tìm hiểu chi tiết từ A-Z trong bài viết dưới đây.

Aptomat là gì?

Aptomat, hay còn gọi là cầu dao tự động, là thiết bị có chức năng đóng ngắt mạch điện và bảo vệ hệ thống khi xảy ra các sự cố như quá tải hoặc ngắn mạch. Một số loại aptomat còn có khả năng bảo vệ người dùng khỏi dòng điện rò, điển hình như RCCB và RCBO.


Trong gia đình, aptomat thường được sử dụng ở:

• Tủ điện tổng.
• Tủ điện từng tầng.
• Tủ điện từng phòng.
• Các mạch ổ cắm.
• Mạch chiếu sáng.
• Mạch điều hòa, bếp từ, bình nóng lạnh và các thiết bị công suất lớn.

Vì sao cần chọn aptomat phù hợp?

Lựa chọn đúng aptomat giúp hệ thống điện hoạt động an toàn và hiệu quả hơn.

Bảo vệ hệ thống điện

Khi dòng điện vượt quá giới hạn cho phép, aptomat có thể tự động ngắt mạch, hạn chế nguy cơ dây dẫn bị quá nhiệt.

Hạn chế nguy cơ chập cháy

Aptomat phù hợp với dây dẫn và tải điện sẽ góp phần bảo vệ hệ thống khi xảy ra quá tải hoặc ngắn mạch.

Bảo vệ thiết bị điện

Việc phân chia mạch điện và lựa chọn thiết bị bảo vệ phù hợp giúp hạn chế ảnh hưởng của sự cố đến các thiết bị khác trong gia đình.

Thuận tiện khi sử dụng

Mỗi khu vực hoặc nhóm thiết bị có thể được bảo vệ bằng một aptomat riêng, giúp dễ dàng xác định và xử lý khi xảy ra sự cố.

Cách chọn aptomat phù hợp cho gia đình từ A-Z

1. Xác định tổng công suất sử dụng

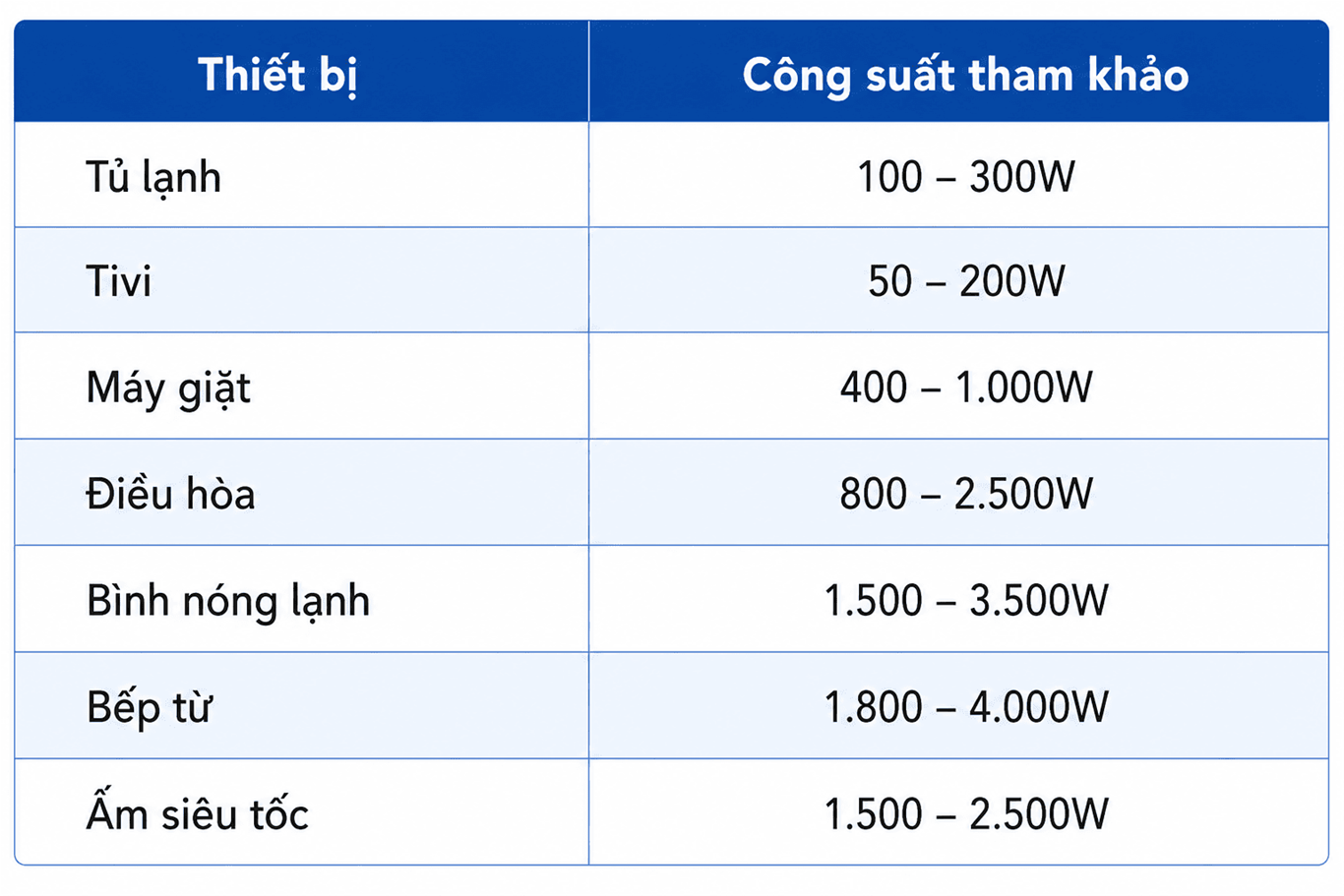

Đây là bước đầu tiên khi lựa chọn aptomat. Bạn cần thống kê các thiết bị điện thường xuyên sử dụng và công suất của từng thiết bị. Ví dụ:




Công suất thực tế phụ thuộc vào từng model, vì vậy nên kiểm tra thông số trên nhãn sản phẩm.

Không nhất thiết tất cả thiết bị đều hoạt động đồng thời. Do đó, khi thiết kế hệ thống điện cần xem xét phụ tải thực tế và nhu cầu sử dụng thay vì chỉ cộng máy móc tất cả công suất.

2. Tính dòng điện cần thiết

Với hệ thống điện 1 pha 220V, có thể ước tính dòng điện theo công thức:

I = P / U

Trong đó:

• I: dòng điện (A)
• P: công suất (W)
• U: điện áp (V)

Ví dụ, tổng công suất tải là 5.000W và điện áp khoảng 220V:

I ≈ 5.000 / 220 ≈ 22,7A

Từ đó có thể lựa chọn aptomat có dòng định mức phù hợp với thiết kế mạch điện.

Lưu ý: Với thiết bị có động cơ hoặc tải cảm, việc tính toán thực tế có thể phức tạp hơn do hệ số công suất và dòng khởi động.

3. Chọn aptomat theo tiết diện dây dẫn

Đây là yếu tố rất quan trọng nhưng thường bị bỏ qua. Aptomat không chỉ được lựa chọn theo công suất thiết bị mà còn phải phù hợp với khả năng chịu dòng của dây dẫn.

Ví dụ, nếu dây điện có khả năng chịu dòng giới hạn nhất định nhưng lại sử dụng aptomat quá lớn, khi xảy ra quá tải, aptomat có thể không ngắt kịp trước khi dây dẫn bị nóng quá mức.

Vì vậy, nguyên tắc cơ bản là:

Tải điện → Dây dẫn → Aptomat

Ba yếu tố này cần được tính toán đồng bộ.

Không nên áp dụng máy móc bảng "dây bao nhiêu mm² thì chắc chắn dùng aptomat bao nhiêu A", bởi khả năng tải của dây còn phụ thuộc vào vật liệu dây, phương pháp lắp đặt, nhiệt độ môi trường, số dây đi chung và các điều kiện khác.

4. Chọn loại aptomat phù hợp

Trên thị trường có nhiều loại aptomat với chức năng khác nhau.

MCB

MCB thường được sử dụng để bảo vệ mạch điện khỏi quá tải và ngắn mạch.

Đây là loại phổ biến trong các mạch điện gia đình như:

• Mạch chiếu sáng.
• Mạch ổ cắm.
• Mạch thiết bị điện riêng

RCCB

RCCB chủ yếu được sử dụng để phát hiện và ngắt mạch khi có dòng điện rò, giúp tăng cường bảo vệ chống điện giật.

• RCCB thường cần kết hợp với thiết bị bảo vệ quá dòng phù hợp.

RCBO

• Tích hợp chức năng bảo vệ quá tải, ngắn mạch và dòng rò trong một thiết bị.

Đây là lựa chọn tiện lợi cho những mạch điện cần mức bảo vệ cao và muốn bảo vệ độc lập từng nhánh.

5. Chọn số cực của aptomat

Tùy vào hệ thống điện, có thể lựa chọn aptomat 1P, 2P, 3P hoặc 4P.

• 1P: thường dùng cho mạch điện 1 pha, tùy cấu hình hệ thống.
• 2P: thường dùng để đóng cắt cả dây pha và dây trung tính trong mạch 1 pha.
• 3P: thường dùng cho hệ thống điện 3 pha.
• 4P: thường dùng để đóng cắt 3 pha và trung tính.

Việc lựa chọn số cực cần căn cứ vào sơ đồ điện và yêu cầu đóng cắt của hệ thống.

6. Chọn đặc tính B, C hoặc D

Trên aptomat thường xuất hiện các ký hiệu như B, C, D.

Đây là đặc tính tác động tức thời của thiết bị khi xuất hiện dòng điện lớn, đặc biệt quan trọng với các tải có dòng khởi động.

Aptomat loại B

Phù hợp với các tải có dòng khởi động thấp, chẳng hạn một số mạch chiếu sáng hoặc tải dân dụng thông thường.

Aptomat loại C

Phổ biến trong các hệ thống điện dân dụng và thương mại, đặc biệt với những tải có dòng khởi động ở mức vừa phải.

Aptomat loại D

Thường dành cho tải có dòng khởi động cao như một số động cơ, máy biến áp hoặc thiết bị có đặc tính khởi động đặc biệt.

Không nên mặc định chọn loại D vì nghĩ rằng "chịu tải tốt hơn". Việc lựa chọn cần dựa trên đặc tính thực tế của tải và yêu cầu thiết kế.

7. Quan tâm đến khả năng cắt của aptomat

Khả năng cắt, thường được thể hiện bằng đơn vị kA, cho biết khả năng của thiết bị trong việc ngắt dòng sự cố trong điều kiện quy định.

Một số aptomat dân dụng có khả năng cắt như:

• 4,5kA
• 6kA
• 10kA

Việc chọn khả năng cắt cần dựa trên dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Không nên chỉ nhìn vào giá bán hoặc chọn thông số cao nhất mà bỏ qua yêu cầu thực tế của hệ thống.

8. Chọn aptomat chống giật cho các khu vực cần thiết

Đối với những khu vực có nguy cơ tiếp xúc với nước hoặc người sử dụng có khả năng tiếp xúc trực tiếp với thiết bị điện, nên xem xét giải pháp bảo vệ bằng thiết bị chống dòng rò phù hợp.

Các khu vực thường cần đặc biệt quan tâm gồm:

• Phòng tắm.
• Khu vực máy nước nóng.
• Khu vực bếp.
• Khu vực giặt phơi.
• Ổ cắm ngoài trời.

Ngoài aptomat chống giật, hệ thống điện cần được tiếp địa và lắp đặt đúng kỹ thuật.

9. Có nên dùng một aptomat cho toàn bộ căn nhà?

Không nên chỉ sử dụng một aptomat duy nhất cho toàn bộ hệ thống điện nếu căn nhà có nhiều thiết bị và nhiều mạch điện.

Một hệ thống điện gia đình thường được phân thành:

Aptomat tổng → Aptomat nhánh → Thiết bị điện

Ví dụ:

• Aptomat tổng.
• Aptomat mạch phòng khách.
• Aptomat mạch phòng ngủ.
• Aptomat mạch bếp.
• Aptomat điều hòa.
• Aptomat bình nóng lạnh.
• Aptomat máy bơm.

Cách phân chia này giúp dễ dàng cô lập khu vực xảy ra sự cố mà không cần ngắt toàn bộ nguồn điện trong nhà.

Quy trình chọn aptomat từ A-Z

Bạn có thể áp dụng quy trình 8 bước sau:

• Bước 1: Liệt kê các thiết bị điện.
•
• Bước 2: Xác định công suất và đặc tính của từng thiết bị.
•
• Bước 3: Tính dòng điện của từng mạch.
•
• Bước 4: Xác định dây dẫn phù hợp.
•
• Bước 5: Chọn dòng định mức In của aptomat.
•
• Bước 6: Chọn loại MCB, RCCB hoặc RCBO.
•
• Bước 7: Kiểm tra số cực, đặc tuyến B/C/D và khả năng cắt.
•
• Bước 8: Kiểm tra lại toàn bộ hệ thống và yêu cầu an toàn trước khi lắp đặt.

Cách chọn aptomat phù hợp cho gia đình không đơn giản là dựa vào số A ghi trên thiết bị. Một lựa chọn đúng cần xem xét đồng thời công suất tải, dòng điện, tiết diện dây dẫn, loại tải, số cực, đặc tính tác động, khả năng cắt và yêu cầu chống dòng rò.

Đặc biệt, không nên tự ý tăng dòng định mức của aptomat khi thiết bị thường xuyên bị nhảy. Hiện tượng này có thể là dấu hiệu của quá tải, chập mạch hoặc vấn đề trong hệ thống điện. Với hệ thống điện phức tạp hoặc tải công suất lớn, nên để kỹ thuật viên có chuyên môn kiểm tra và tính toán.
